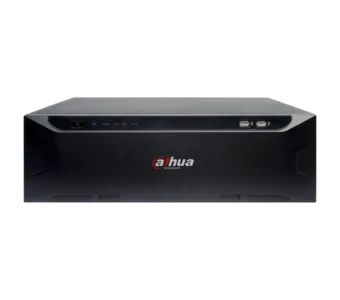

Контроллер DAHUA DH-M30 DH-M30

— Контроллер для видеостен 3U, монтаж в 19” стойку.
— Возможность подключения до 9-ти секций видеостен с различными вариантами конфигураций: 2x2, 2x3, 2x4 и 3x3.
— Модульная структура с возможностью горячей замены.
— Видеовыходы: 9 DVI.
— Видеовходы: 16 BNC, 4 VGA, 1 RJ45.
— Поддержка локальных входящих сигналов CVBS/VGA/DVI/HDMI, сетевых IPC/DVR/NVR и т.д.
— 9-канальное декодирование в формате 1080P.
— USB 2.0. 2 RS485. 3 RS232.
— Размеры: 3U, 482.6мм × 496мм × 133мм.
—

Системный параметр

• Главный процессор
  Высокая производительность процессора TI, включает в себя ARM ядро, DSP и аппаратное видео блок обработки ускорения
• Операционная система
  Внедренный OS
• Шина
  Высокая эффективность последовательной шины
• Слот
  2 слоты функционерной карты

Система конфигурации

• Мэйнфреймов
  2 источника питания, основная плата управления, высокая производительность последовательной шины объединительной платы, смарт-контролируемый температурный вентилятор
• Видеовходная карта
  2 максимально

Ящик

• DH-M30(Мэйнфреймов)
  3U стандартный 19 , 2 слота

Главный Интерфейсы управления

• Сеть
  1×RJ45, 10M/100M/1000M
• Серии
  3×RS232, для матрицы, LCD представления, контроли середины 2×RS485, для PTZ
• USB
  1×USB2.0

Видеовход(Стандартная конфигурация

• Видео Интерфейс
  16@BNC (1.0VP-P, полное сопротивление 75Ω)
• Видео формат
  PAL/NTSC самостоятельно адаптируются
• Видеовходная карта Интерфейс
  DVI
• Видеовходная карта Формат
  Максимальное входное разрешение: 1920×1080@60Hz
• Сетевое видео Интерфейс
  RJ45
• Сетевое видео Формат
  Поддержка 9@1080P сетевого декодирования видео одновременно

Слияние управления видео-стен

• Сращивание Функции
  Сращивание, увеличение, наложение, роуминг и т.д
• Сращивание Источник видео
  HD и SD, Цифровой и аналоговый в любой комбинации
• Сращивание Выходной интерфейс
  9-ch DVI-I
• Сращивание Режим управления
  ПК клиент-конец, сетевой клавиатуры, IPad

Рабочая среда и Другие физические параметры

• Источник питания
  AC питание :100~120V AC, 200~240V AC
• Энергоемкость
  80W
• Температура
  0 ~+50
• Рабочая влажность
  10%-90% 86kpa-106kpa
• Размер блока(мм)
  3U стандартный 19 , 482.6(ширина)×496(глубина)×133(высота)
• Вес
  10кг (полная конфигурация)
